高頻高壓發生器的原理的原理是什么？
發布時間：2012-1-8 類別：新聞資訊點擊量：2267

高頻高壓發生器采用了高頻倍壓電路，應用了最新的PWM高頻脈寬調制技術，閉環調整，采用了電壓大反饋，使電壓穩定度大幅度提高。使用性能卓越的大功率IGBT器件及其驅動技術，并根據電磁兼容性理論，采用特殊屏蔽、隔離和接地等措施。使直流高壓發生器實現了高品質、便攜式，并能承受額定電壓放電而不損壞。

1、體積小、重量輕、更美觀、更可靠、操作簡便、功能齊全，便于野外使用，是目前最理想的可靠產品。

2、采用最先進技術、工藝制造，率先應用最新的PWM高頻脈寬調制技術、脈沖串邏輯陣列調制，采用大功率IGBT器件，利用高頻技術提高頻率，頻率高達100kHz，從而使輸出高壓穩定度更高，波汶系數更小。

3、精度高、測量準確。電壓、電流均為數字顯示，電壓分辨率為0.1kv，電流分辨率為0.1uA，控制箱上電壓表直接顯示加在負載試品上的電壓值，使用時無需外加分壓器，接線簡單。儀器具有高、低壓端測量泄漏電流，高壓端采用圓形屏蔽數字表顯示，不怕放電沖擊，抗干擾性能好，適合現場使用。

4、電壓調節穩定度高，全量程平滑調壓，輸出電壓調節采用進口單個多圈電位器，升壓過程平穩，調節精度高，并設計有粗調和細調功能。電壓調節度優于0.1%，電壓、電流測量誤差小于1.0%，脈動因數優于0.5%。

5、負極性輸出、零啟動、連續可調、有過電壓、過電流、回零、接地保護、特有斷線保護等各種保護功能。自動保護電路功能強，保護完善可靠，使操作安全，各種技術指標均優于行業標準及優于同類產品。

6、增設了高精度75%VDC-1mA的功能，做氧化鋅避雷器測量帶來極大的方便。輕輕一按無須計算。本儀器控制箱上有75%的電壓功能鍵，在做避雷器氧化鋅試驗時，當電流升到1000uA時，就打開0.75的按鈕，這時，電壓表、電流表所顯示的值就是75%的數據，做完后應立即將升壓的旋鈕回到零位上，同時，將細調電壓旋鈕回到零位上，并應立即按綠色按鈕，切斷高壓并關閉電源開關。再做其它試驗。

7、方便的過電壓整定設置功能，采用了數字撥盤開關，能將整定電壓值直觀顯示，使你操用更隨意，顯示數值單位為kv。

8、倍壓筒可分節結構，現場使用，靈活方便，一機多用，經濟實惠。

靜電噴漆高頻高壓發生器主要是用于金屬工件表面靜電噴漆。此設備還可應用于靜電吸塵，靜電分離等方面，工作原理下圖所示。

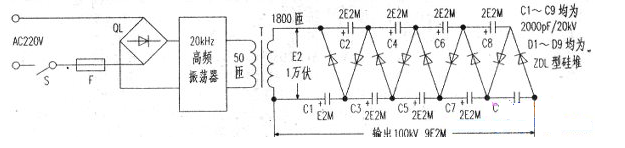

高頻高壓發生器原理

工作原理合上開關S，接通單相交流220V50Hz市電，經橋式全波整流電路QL，變成直流電壓，并經高頻可調振蕩器，轉換成幾kHz到幾十kHz的高頻電能，再經高頻變壓器B升壓后供給多倍壓整流器．以獲得直流高電壓（小電流）電能供給靜電噴漆。

多倍壓整流器，它由20kHz左右的高頻振蕩器供給高頻電壓，通過升壓變壓器B升壓至約10kV（最大值），經過9倍壓整流輸出約90kV的直流高壓。該9級倍壓輸出電壓可以在60kV到120kV范圍內調節（由調節高頻振蕩器輸出的振蕩電壓來實現），輸出的電能足夠供給6支噴槍同時進行噴漆。
